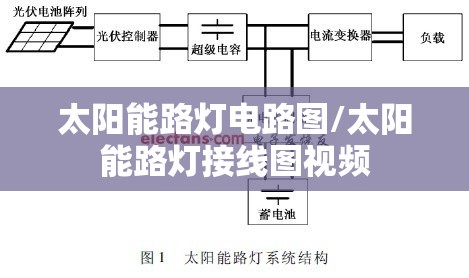

太阳能路灯电路图/太阳能路灯接线图视频

...如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中,R...

〖壹〗
、如图所示，这是一个利用太阳能给LED路灯供电的自动控制电路的原理示意图
。在这个电路中 ，R代表光敏电阻
，其阻值会根据光照强度的变化而变化。在白天，光照强度较高 ，导致光敏电阻R的阻值减小 。此时
，控制电路中的电流增大，电磁铁产生磁性 ，吸引衔铁向下移动
，使得动触点与下方的静触点接通
。

〖贰〗、太阳能路灯控制器电路图 1 ．工作原理 电路原理见图 1 所示。

〖叁〗 、进阶方案可采用双系统冗余设计，当自动模块故障时自动切换至手动电路供电 。部分新款控制器已集成物联网模块 ，支持远程监测各节点电压状态
。 近年太阳能路灯普及后
，控制电路新增充放电管理单元，需特别注意电池组与LED驱动的电压匹配。

〖肆〗
、图 2 是用： PIC 12F 675 单片机制作的太阳能路灯控制器电路 。 PIC 12F 675 是 8 引脚单片机 ，具有 6个I ／ 0 口，自带内部 RC 振荡器 （ 振荡频率为 4MHz） 、 4 路 10 位 A ／D转换器 、一路比较器
，该控制器性能稳定
、可靠，耗电低
。

太阳能LED照明路灯怎么接电路

〖壹〗、将路灯正负极与控制器上的对应接口连接 ，注意控制器上会有明确标识
，反接会导致路灯不亮。

〖贰〗 、接线方式：将电池板的正极
、电池的正极、路灯的正极接在一起跟控制器的红线相连接，然后将太阳能电池板的负极跟蓝线接在一起 ，将电池的负极跟黑线接在一起
，最后将路灯的负极跟绿色接在一起，如下：红线——所有设备的正极；蓝线——太阳能电池板的负极；黑线——电池的负极；绿色——路灯的负极 。

〖叁〗 、光源接线太阳能路灯的光源多为LED产品 ，表面为钢化玻璃（发光口）
，需保持清洁
。

〖肆〗
、太阳能路灯是一种利用太阳能发电的照明设备，它可以在夜间提供照明。为了同时控制两个太阳能路灯 ，我们可以采用以下接线方式： 并联接线方式：并联接线方式是将两个太阳能路灯的正极和负极分别连接在一起
，使它们同时接收到太阳能电池板发出的电能 。这种接线方式可以使两个太阳能路灯同时工作，提供更强的照明效果。

(2013?淄博)如图所示的是一种太阳能路灯的电路示意图,光控开关S白天与a...

太阳能板的瓦数/太阳能板的面积mm2） x 1000=太阳能的效率 0.5m2的太阳能板接受一天正常光照（不管是8小时还是1两小时）没办法使15W的灯用6天
。

光控路灯开关电路的工作原理如下：无光照时：光敏电阻RG的阻值变化：光敏电阻RG在无光照条件下阻值变得很大。三极管基极电流Ib的变化：由于RG阻值增大 ，导致三极管的基极电流Ib变得很小 。三极管集电极电流Ic的变化：随之，三极管的集电极电流Ic也变得很小
。继电器的动作：由于Ic很小
，继电器J不会动作。

路灯自动/手动控制电路的核心原理是通过光控模块与手动开关的协同，实现灵活切换照明模式 。 这类电路通常包含光敏电阻、继电器 、时间控制器等元件
。自动模式下 ，光敏电阻感知环境亮度变化
，触发继电器控制路灯开关；手动模式则通过物理开关直接控制电路通断。

太阳能路灯的光控开关通过光敏电阻或光电传感器检测环境光照强度，自动控制电路通断实现开关功能 。 核心元件工作原理光敏电阻在黑暗环境下电阻值增大（可达兆欧级） ，光照时电阻骤降（约几千欧）
。光电传感器则通过光电二极管/三极管将光信号转化为电信号
，通常搭配比较器芯片设定触发阈值。

路灯自动手动控制电路图的核心功能是双模式切换，通过光敏传感器实现自动控制 ，辅以物理开关保障人工干预 。电路图核心结构解析控制电路分为电源模块（220V交流供电）、光控模块（含光敏电阻与比较器）和手动切换模块（双掷开关）三部分
。

如图是一种太阳能LED路灯的电路图,光控开关S白天与触点a接触,太阳能电池...

太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件；LED灯头一般选用大功率LED光源；控制器一般放置在灯杆内
，具有光控
、时控制、过充过放保护及反接保护，更高级的控制器更具备四季调整亮灯时间功能 、半功率功能
、智能充放电功能等。

太阳能路灯激活方法如下：将LED光源接线拔掉 ，只连接太阳能电池板
，看指示灯是否为绿灯，如果太阳能锂电池指示灯为绿灯 ，我们才可以进行下面一个步骤 。此时再次接上LED光源，看光源亮不亮
，如果不亮，再看太阳能锂电池指示灯是否为绿灯 ，如果为绿灯则拔掉太阳能电池板接线
，只连接LED光源线。

线序分配：通常2号线接太阳能板，6号线接蓄电池 ，4号线接主路灯
，8号线可能接辅助灯或光控线
。接线顺序：需严格遵循“先接电池负极，再接正极 ，最后接太阳能板和灯”的顺序。若顺序错误
，可能导致短路、冒火花 。电压匹配：确保太阳能板 、蓄电池和路灯的电压一致
。

下图是某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图(白天...

如图所示，这是一个利用太阳能给LED路灯供电的自动控制电路的原理示意图。在这个电路中 ，R代表光敏电阻
，其阻值会根据光照强度的变化而变化 。在白天，光照强度较高 ，导致光敏电阻R的阻值减小
。此时，控制电路中的电流增大
，电磁铁产生磁性，吸引衔铁向下移动 ，使得动触点与下方的静触点接通。

太阳能电池板：光电转换核心工作原理：通过光伏效应将太阳光能直接转换为直流电能 。

所以蓄电池将构成一个充放电循环
。太阳能路灯照明控制电路包括光伏电池
、蓄电池、路灯和控制器四部分。

白天太阳能电池产生电压
，VT1得到偏置导通，拉低了VT2的基极电位 ，VT2截止
，LED中没有电流通过 。晚上太阳能电池板上的电压消失，VT1失去基极偏压而截止 ，VT2基极电压上升导通
，LED中有电流流过正常发光
。VD1的作用是防止电池向太阳能反供电，同时阻止电池向VT1提供偏压。

图 2 是用： PIC 12F 675 单片机制作的太阳能路灯控制器电路 。 PIC 12F 675 是 8 引脚单片机 ，具有 6个I ／ 0 口
，自带内部 RC 振荡器 （ 振荡频率为 4MHz）  、 4 路 10 位 A ／D转换器
、一路比较器，该控制器性能稳定、可靠 ，耗电低。

进阶方案可采用双系统冗余设计，当自动模块故障时自动切换至手动电路供电
。部分新款控制器已集成物联网模块
，支持远程监测各节点电压状态。 近年太阳能路灯普及后，控制电路新增充放电管理单元 ，需特别注意电池组与LED驱动的电压匹配 。
